建筑屋面防水卷材滲漏原因及現(xiàn)象
發(fā)布時間：
2018-03-05 00:00
來源：
屋面防水卷材滲漏原因及現(xiàn)象
上海尤卉防水工程有限公司從事防水工程項目已有20年施工經驗，建筑屋面防水占80%，其中第一個10年內主要以防水卷材為核心產品，第二個10年隨著科技發(fā)展主要以EPO防水涂料為核心產品，現(xiàn)如今仍以EPO防水涂料為核心防水產品。根據(jù)近些年的防水項目情況，尤卉防水專家分析屋面防水卷材滲漏原因及現(xiàn)象！
外界環(huán)境因素的影響
1、紫外線照射的影響
太陽對于柔性防水材料是不利的。太陽光線的能量使瀝青油氈的溫度升高并且誘發(fā)化學反應，從而加速防水材料的氧化老化，使瀝青油氈的韌性減少，脆性增加，對于可發(fā)生光化學反應的防水材料體系，情況更加復雜。在普通防水卷材的應用初期，陽光提供了化學交聯(lián)反應所必須的能量，材料的強度和彈性有可能改善；但是隨著時間的拉長，光照能量最終會導致并加速防水卷材的老化和斷裂。
2、氣候溫度變化的影響
溫度高能夠加快瀝青材料的氧化與老化過程。對于一些加入了增塑劑（增塑劑一般為沸點較高、不容易揮發(fā)、與瀝青油氈有良好相溶性的低分子油狀物，可以增加瀝青油氈的韌性）的防水材料，溫度過高還可以促進增塑劑的遷移，導致材料脆性的增加。這樣，假如環(huán)境氣溫變化較大或溫度較低時，材料發(fā)生斷裂或龜裂的概率將明顯增加。此外，在高溫狀態(tài)下材料的粘流性很大，當材料受到外力所引起的應力作用時，容易產生塑性蠕變。低溫可以使普通防水卷材材料的脆性增加，在一定時期內，材料在某一低溫狀態(tài)下假如防水材料的柔性不足，隨著材料內部應力的慢慢積累可能導致材料的低溫龜裂與變形斷裂。
3、雨雪量大小的影響
一般說來，降雨量的大小對防水材料性能直接影響不是很大。對于存在耐水性問題的普通防水卷材來說，較頻繁和長期的屋面積水，也會對此造成局部損壞。降雪過程伴隨著降溫和比較長的融化過程，也會增加普通防水材料的脆性。
卷材防水常見現(xiàn)象:

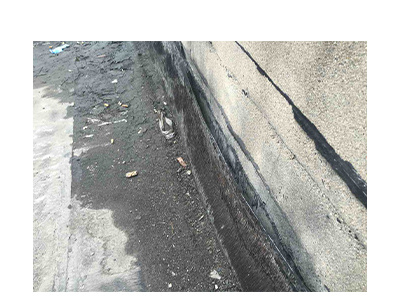

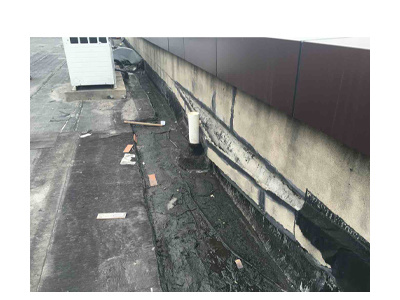

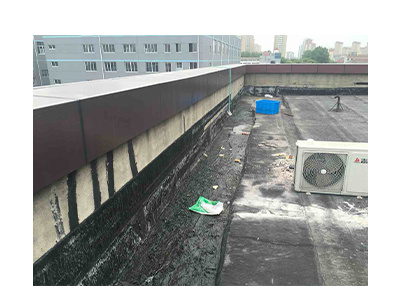

1、瀝青油氈卷材防水材料與結合層的剝離。
瀝青油氈防水卷材與基層剝離，會嚴重影響防水質量，致使卷材下垂，收頭脫落，雨水侵入，出現(xiàn)滲漏。
瀝青油氈防水卷材出現(xiàn)這種情況大多數(shù)是因為找平層、基層質量沒有把好關（比如找平層質量低劣，沒有充分干燥、容易起砂；基層表面凹凸不平等）；或者說普通防水卷材本身的質量不合格；或者由于熱膠結料和自粘型卷材施工溫度低，造成防水層和基層粘結不牢而剝離脫開。
2、防水卷材的“鼓包”。
瀝青油氈防水卷材出現(xiàn)鼓包的情況在實際工程中經常出現(xiàn)。一般在下面兩種情況下比較容易出現(xiàn)：一種是室內蒸氣透過結構層滲透到普通防水卷材的底面；另一種是在保溫層或找平層中留有一定的水蒸氣，這些水汽蒸發(fā)或膨脹使普通防水卷材出現(xiàn)鼓包。鼓包一般從底層卷材開始由小到大，逐漸發(fā)展，有的大小鼓包成片串連，大的直徑可達200～300mm，局部隆起高達50～80mm。
3、卷材防水層的開裂。
引起卷材開裂的原因主要是：找平層強度低，質量比較差；屋面的面積大，分倉縫設置不合理；砂漿找平層干濕大導致開裂；還有環(huán)境溫度變化無常導致混泥土開裂或砂漿開裂等等。
下一篇：防水卷材滿足不了，那么如何挽救屋頂防水？
關鍵詞：
相關新聞
版權所有©2022 上海尤卉防水工程有限公司 滬ICP備09083535號-11 SEO 網站建設：中企動力 上海浦西
